Встроенное программное обеспечение базовой системы ввода-вывода материнской платы IRT‑MB‑DU‑G1.5 (BIOS)

Руководство оператора

Аннотация

Настоящий документ содержит основные сведения, необходимые оператору для работы с функциональными возможностями встроенного программного обеспечения (ПО) базовой системы ввода-вывода материнской платы IRT‑MB‑DU‑G1.5 (BIOS).

В разделе «Назначение программы» указаны назначение программы, описание её функциональных характеристик, а также информация, достаточная для понимания принципов работы и эксплуатации функций.

В разделе «Условия выполнения программы» приведён состав аппаратных и программных средств, необходимых для выполнения программы, а также сведения, требуемые для её установки и первоначальной настройки.

В разделе «Выполнение программы» приведены сведения о действиях оператора по загрузке, запуску, использованию и завершению работы программы, включая работу со всеми её функциональными возможностями.

В разделе «Сообщения оператору» приведены сведения о сообщениях, выдаваемых в ходе выполнения программы.

Содержание

• 1. Назначение программы
  • 1.1. Общие сведения о назначении программы
  • 1.2. Описание функциональных характеристик
• 2. Условия выполнения программы
  • 2.1. Требуемый состав аппаратных средств
  • 2.2. Требуемый состав программных средств
  • 2.3. Установка и первоначальная настройка программы
• 3. Выполнение программы
  • 3.1. Запуск программы
  • 3.2. Графический интерфейс настройки (SETUP)
  • 3.3. POST-коды
  • 3.4. Обновление программы
• 4. Сообщения оператору

1. Назначение программы

1.1. Общие сведения о назначении программы

ПО BIOS предназначено для инициализации и начальной загрузки материнской платы IRT‑MB‑DU‑G1.5 (РУДБ.469555.004), передачи управления операционной системе (ОС) и предоставления ей доступа к аппаратным ресурсам.

BIOS поддерживает встроенные технологии центрального процессора и оперативной памяти — аппаратную виртуализацию VT-x (включая Extended Page Tables) и VT-d, многопоточность (Hyper-Threading), управления температурным режимом, управление частотой и питанием (Turbo Boost 2.0, Speed Shift, Speed Select), Thermal Management, режима логического разделения линий (Lane Bifurcation), работу с модулями памяти DDR5 RDIMM по спецификациям JEDEC.

1.2. Описание функциональных характеристик

BIOS характеризуется следующими основными функциями:

1. автоматическая инициализация, запуск материнской платы и подключённых компонентов, включая центральный процессор, микросхемы Platform Controller Hub (PCH), устройства на шинах PCIe E (Gen1–Gen3), sATA и USB, в том числе устройства в форм-факторе M.2, клавиатуру и мышь (см. п. 3.1, с. 8, 3.2.5, с. 13);
2. инициализация встроенного ПО плат расширения (Option ROM), в том числе сетевых карт и контроллеров PCIe/NVMe (см. п. 3.2.4, с. 12);
3. инициализация и управление подсистемой контроля питания, включая рабочий режим (S0) и режим мягкого выключения (S5), установка параметров энергопотребления центрального процессора (Power Limit 1, Power Limit 2, Tau) и поддержка PMBus версии не ниже 1.2 в режиме «горячей замены» (см. п. 3.2.6, с. 14);
4. поддержка дисков ёмкостью более 2 ТБ, управление переменными среды и драйверами согласно спецификации UEFI версии 2.7 errata B и выше, управления питанием (рабочий режим S0 и режим мягкого выключения S5), температурой, поддержка «горячего подключения устройств», уведомление ОС о событиях с оборудованием согласно спецификации ACPI версии 6.2 errata B и выше, предоставление информации о конфигурации оборудования согласно спецификации SMBIOS DMTF не ниже версии 3.1 (см. п. 3.1, 3.2.4—3.2.7);
5. поддержка регистровой памяти DDR5 с кодом коррекции ошибок (RDIMM), определение и инициализация установленных модулей ОЗУ и заданных для них JEDEC-профилей (см. п. 3.2.6, с. 14);
6. поддержка взаимодействия (ввод-вывод) с виртуальными (эмулируемыми средствами BMC) устройствами наравне с физическими, начиная с ранних стадий запуска: видеоконтроллер удалённого доступа, клавиатура и мышь USB 1.1 (через iKVM), накопители mass storage (virtual media) (см. п. 3.2.7, с. 15);
7. установка и настройка системного времени и даты (см. п. 3.2.3, с. 11);
8. настройка приоритетов загрузки с физических накопителей, виртуальных накопителей и сетевых интерфейсов (см. п. 3.2.9, с. 16);
9. загрузка и передача управления загрузчику ОС и гипервизоров общего назначения в режиме UEFI с NVMe-накопителей, внешних и виртуальных носителей (см. п. 3.2.9, с. 16);
10. обмен данными и командами с BMC, включая сигнализацию изменений состояния системы по ACPI, получение телеметрической информации с датчиков DIMM, поддержку удалённого доступа к консоли (iKVM), SoL, Remote Media Redirection и Out-of-Band Firmware Update (см. п. 3.2.7, с. 15);
11. конфигурирование параметров доступа оператора и управляющего ПО к BMC, включая параметры сетевой адресации и авторизации (см. п. 3.2.7, с. 15);
12. отображение сведений о производителе, модели и частоте центрального процессора; количестве, типе, производителе и частоте модулей ОЗУ; версии ПО; данных из таблиц SMBIOS type 0, 1, 2, 3; версии и параметрах работы BMC (см. п. 3.2.3, с. 11);
13. настройка параметров безопасности, включая установку паролей администратора и пользователя, включение и отключение безопасной загрузки (Secure Boot) (см. п. 3.2.8, с. 15);
14. диагностика состояния системы через POST-коды, отображаемые на LED-карте отладки или получаемые по IPMI (см. п. 3.3, с. 17);
15. обновление встроенного ПО из среды ОС Debian/Ubuntu Linux, из среды UEFI, а также посредством средств BMC (см. п. 3.4, с. 17).

2. Условия выполнения программы

2.1. Требуемый состав аппаратных средств

Для работы BIOS требуется материнская плата IRT‑MB‑DU‑G1.5 (РУДБ.469555.004) (далее — материнская плата).

2.2. Требуемый состав программных средств

BIOS функционирует автономно в составе материнской платы и не требует установки дополнительных программных средств.

2.3. Установка и первоначальная настройка программы

BIOS поставляется в предварительно установленном виде.

Запуск BIOS осуществляется автоматически при подаче электропитания на материнскую плату.

3. Выполнение программы

3.1. Запуск программы

При подаче электропитания на материнскую плату BIOS автоматически выполняет начальное тестирование и настройку компонентов из состава материнской платы, а также внешних устройств, подключённых к её интерфейсам (PCIe, USB и др.).

Последовательно выполняются следующие стадии:

1. SEC ― обновление микрокода процессора, переход в режим использования кэша процессора в качестве временной оперативной памяти и формирование корня доверия системы;
2. PEI ― подготовка оперативной памяти для перехода к фазе DXE: перенос данных из постоянного запоминающего устройства (ПЗУ) во временную память в кэше процессора, запуск диспетчера модулей и драйверов с учётом зависимостей, инициализация базовых интерфейсов материнской платы, инициализация основной памяти и перенос в неё данных из временной памяти;
3. DXE ― окончательная инициализация всех устройств на основе информации, переданной с предыдущих стадий;
4. BDS ― создание таблиц ACPI с сохранением конфигурации платформы, обнаруженной на этапе инициализации, поиск загрузчика ОС на всех доступных носителях.

В случае успешного выполнения описанных выше стадий управление передаётся загрузчику ОС.

3.2. Графический интерфейс настройки (SETUP)

3.2.1. Вход в графический интерфейс настройки (SETUP)

Для входа в графический интерфейс настройки (SETUP):

1. При включении материнской платы, во время выполнения POST, нажмите клавишу Delete или Esc.
2. Дождитесь появления стартового экрана графического интерфейса настройки (SETUP).

Если POST уже завершён, для входа в графический интерфейс настройки (SETUP) необходимо инициировать перезагрузку одним из следующих способов:

1. Нажать комбинацию клавиш Ctrl+Alt+Delete.
2. Нажать Reset (Сброс) на корпусе цифрового модуля.
3. Выключить и включить питание цифрового модуля.

3.2.2. Навигация в пользовательском интерфейсе настройки (SETUP)

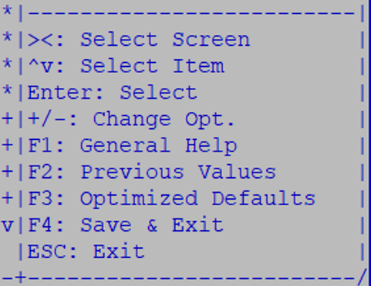

Для навигации в пользовательском интерфейсе настройки (SETUP)¹ используются клавиши (рисунок 1), назначение которых приведено в таблице 1.

На начальном экране отображается следующие разделы (рисунок 2):

1. Main (Основной раздел).
2. Advanced (Расширенные настройки).
3. Platform Configuration (Конфигурация платформы).
4. Socket Configuration (Конфигурация сокета).
5. Server Management (Управление сервером).
6. Security (Безопасность).
7. Boot (Загрузка).
8. Save & Exit (Сохранение данных и выход).

3.2.3. Main (Основной раздел)

Раздел предоставляет основную информацию о системе и позволяет настроить базовые параметры.

В разделе отображаются:

1. Версия BIOS.
2. Информация о платформе.
3. Информация об установленной памяти.

Дополнительно доступны настройки:

1. Выбор языка интерфейса.
2. Настройка системной даты и системного времени. Для изменения данных параметров необходимо перейти в конец раздела и внести необходимые корректировки в соответствующих подразделах, используя клавишу Tab для переключения между элементами даты и времени.

3.2.4. Advanced (Расширенные настройки)

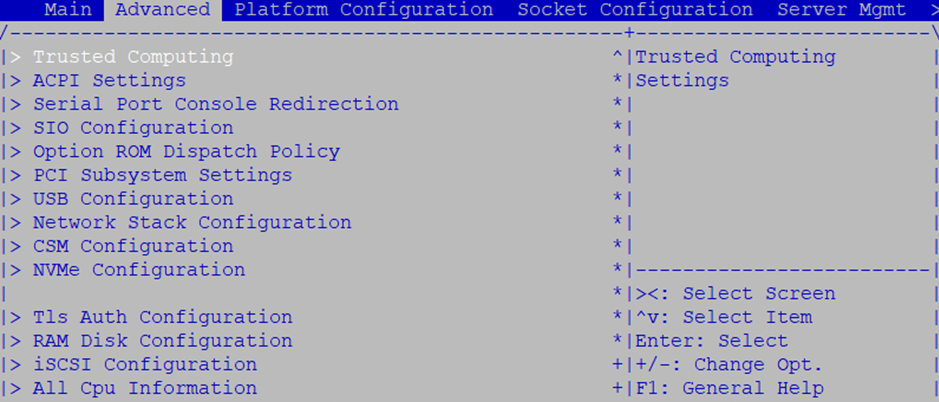

Раздел содержит следующие параметры (рисунок 3):

1. Trusted Computing (Включение/отключение поддержки встроенного устройства безопасности).
2. ACPI Settings (Включение/отключение ACPI).
3. Serial Port Console Redirection (Настройка перенаправления консоли на последовательные порты).
4. SIO Configuration (Конфигурация SIO).
5. Option ROM Dispatch Policy (порядок загрузки встроенного ПО плат расширения).
6. PCI Subsystem settings (Настройка подсистемы PCI).
7. USB Configuration (Настройка USB-контроллеров).
8. Network Stack Configuration (Включение/отключение и настройка сетевого стека).
9. CSM Configuration (Настройка модуля поддержки совместимости).
10. NVMe Configuration (Конфигурация NVMe-устройств).
11. TLS Auth Configuration (Настройка сертификатов для аутентификации при установлении TLS-соединений).
12. RAM Disk Configuration (Создание и конфигурирование RAM-диска).
13. iSCSI Configuration (Настройка параметров iSCSI).
14. All CPU Information (Информация об установленных процессорах).
15. Network Devices Information (Информация о физических сетевых интерфейсах).
16. Driver Health (Сведения о работоспособности драйверов).

3.2.5. Platform Configuration (Конфигурация платформы)

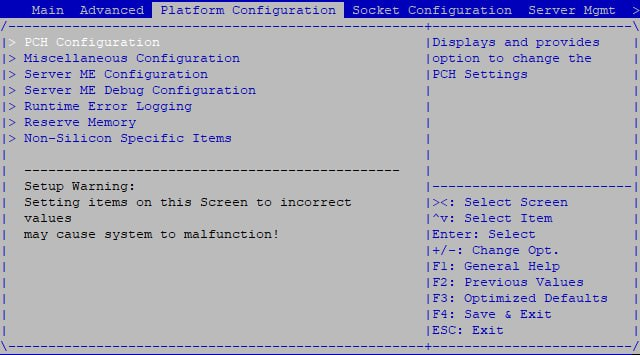

Раздел позволяет произвести следующие настройки (рисунок 4):

1. PCH Configuration (Настройка устройств в составе PCH) — конфигурация PCI Express, PCH sSATA, USB, Platform Thermal, ADR, PCH DWR.
2. Miscellaneous Configuration (Прочие настройки) — выбор приоритетного графического адаптера, включение/отключение автоматического включения по расписанию, Wake-on-LAN, NumLock.
3. Server ME Configuration (Настройки Server ME) — параметры Management Engine.
4. Server ME Debug Configuration (Отладка Server ME) — параметры отладки Management Engine.
5. Runtime Error Logging (Журнал ошибок времени выполнения) — конфигурация журнала ошибок.
6. Reserve Memory (Резервирование памяти) — выделение приватных областей оперативной памяти для безопасного исполнения ПО.
7. Non-silicon Specific Items (Программные параметры) — параметры, не привязанные к оборудованию, в частности принудительное восстановление после сбоя.

3.2.6. Socket Configuration (Конфигурация сокета)

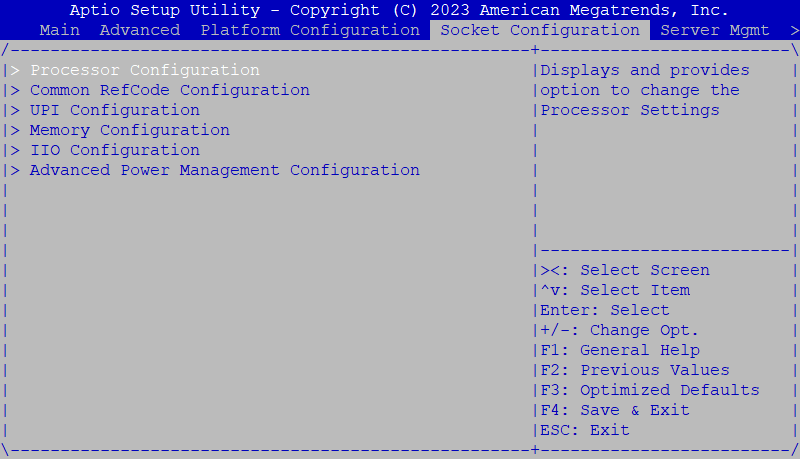

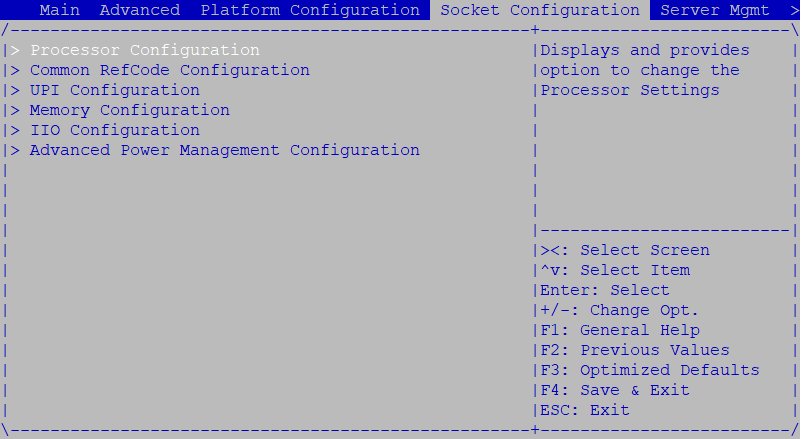

Раздел позволяет просмотреть и произвести следующие настройки (рисунок 5):

1. Processor Configuration (Конфигурация процессора).
2. Common RefCode Configuration (Конфигурация общего RefCode).
3. UPI Configuration (Конфигурация UPI).
4. Memory Configuration (Конфигурация памяти).
5. IIO Configuration (Конфигурация IIO).
6. Advanced Power Management Configuration (Конфигурация расширенного управления питанием).

3.2.7. Server Management (Управление сервером)

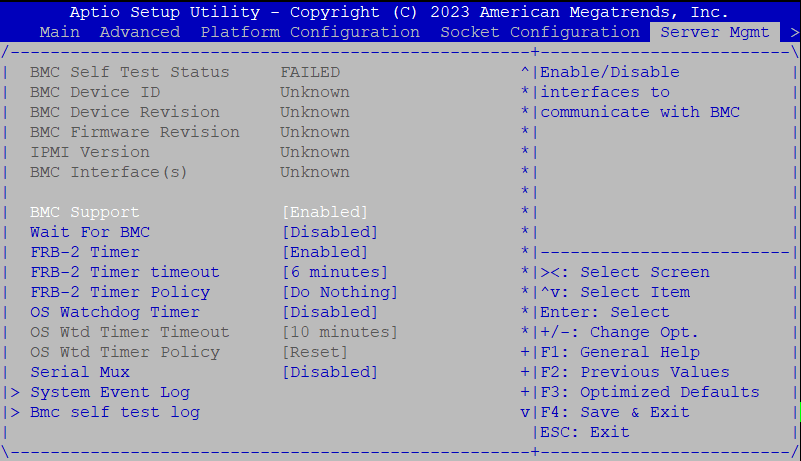

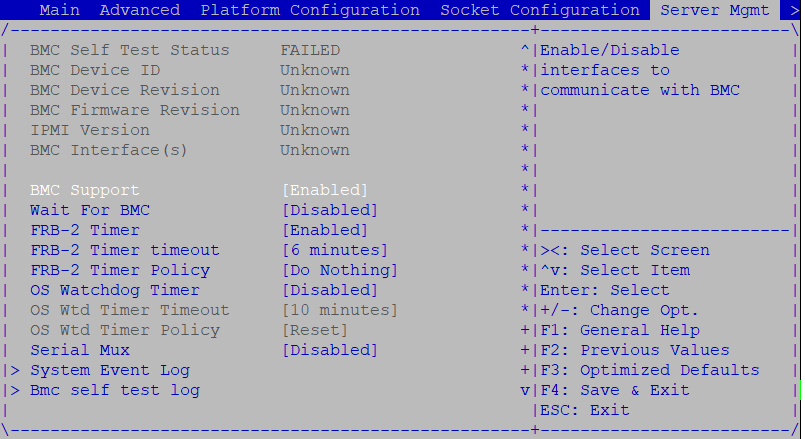

Раздел предоставляет информацию и настройки встроенного ПО BMC (рисунок 6).

3.2.8. Security (Безопасность)

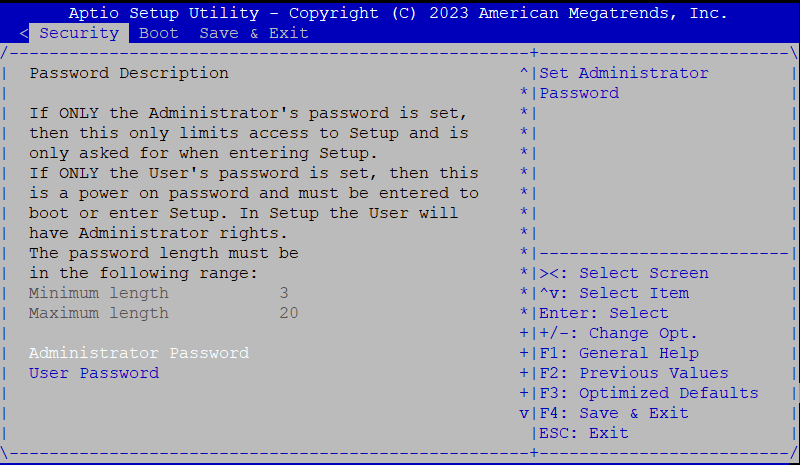

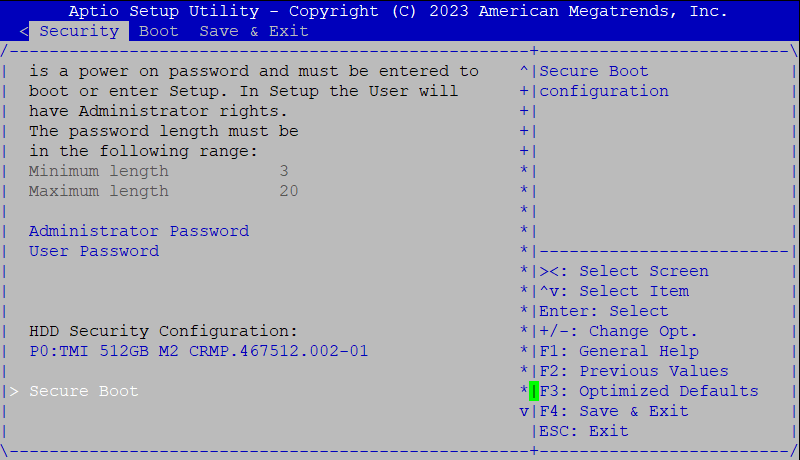

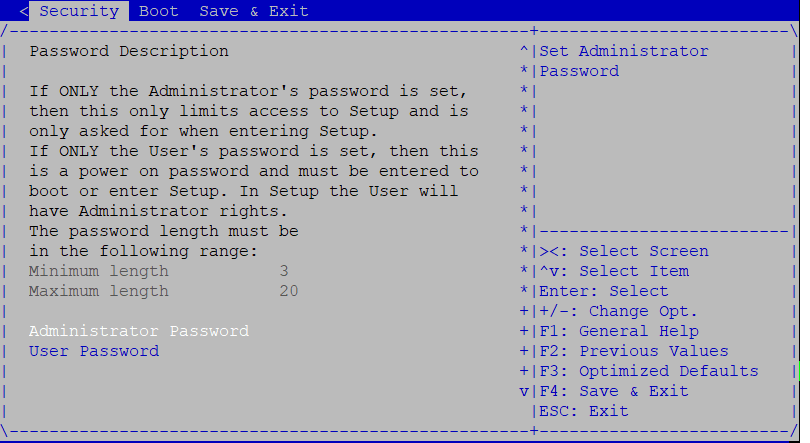

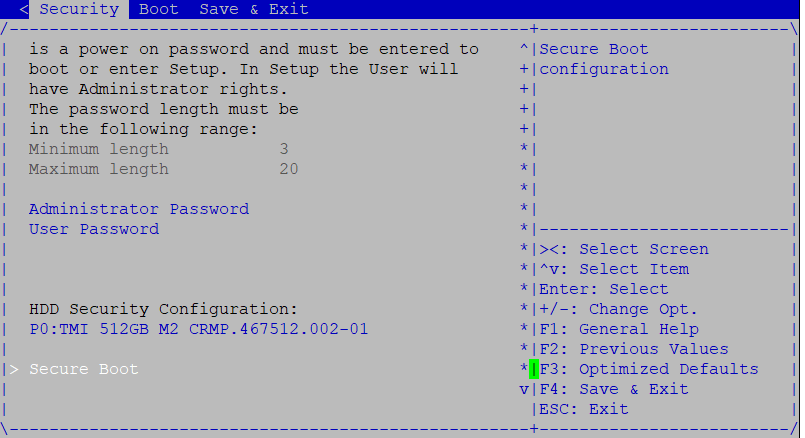

Раздел позволяет задать пароль администратора и пользователя, а также включить/отключить функции безопасной загрузки (рисунок 7).

3.2.9. Boot (Загрузка)

Раздел позволяет выполнить следующие настройки:

1. Выбрать загрузочное устройство.
2. Настроить время ожидания пользовательских действий перед загрузкой ОС.
3. Задать состояние NumLock при загрузке.
4. Включить/отключить «тихую» загрузку.
5. Включить/отключить оптимизированную загрузку.
6. Настроить приоритеты загрузки.
7. Настроить приоритеты дисков.

3.2.10. Save & Exit (Сохранение и выход)

Раздел позволяет:

1. Выбрать действия по завершении конфигурирования.
2. Выбрать устройство, с которого разово будет загружаться цифровой модуль.

3.3. POST-коды

В процессе выполнения BIOS генерируются POST-коды, которые позволяют определить, какой этап инициализации выполняется.

В случае ошибок генерируются коды ошибок, на основании которых можно получить информацию о причинах, из-за которых не произошло успешного запуска загрузчика ОС.

3.4. Обновление программы

3.4.1. Обновление программы через утилиту Firmware Update

Для обновления образа BIOS, хранящегося в ППЗУ, предназначена утилита Firmware Update (далее ― утилита). Возможно обновление как всего образа, так и отдельных компонентов. Утилита выполняется в командной строке, поддерживает следующие ОС:

1. Microsoft Windows 7, 8, 8.1, 10, PE.
2. Microsoft Windows Server 2016, 2019.
3. EFI Shell Environment.
4. BSD.
5. Linux (Debian/Ubuntu).

Утилита выполняет следующие операции:

1. Сохранение в файле текущего образа BIOS.
2. Получение ROM ID образа BIOS.
3. Проверка образа BIOS.
4. Отправка команд в BIOS.
5. Запись в ППЗУ основного блока BIOS, а также блоков ME, загрузки, NVRAM, дескриптора ППЗУ и ПО сетевых адаптеров.

3.4.2. Обновление через веб-интерфейс BMC

Для обновления BIOS через веб-интерфейс BMC выполните следующие действия:

1. Согласно документации используемой версии BMC откройте инструмент обновления BIOS. Как правило, для этого нужно:

   • открыть веб-браузер;
   • ввести в адресной строке адрес BMC;

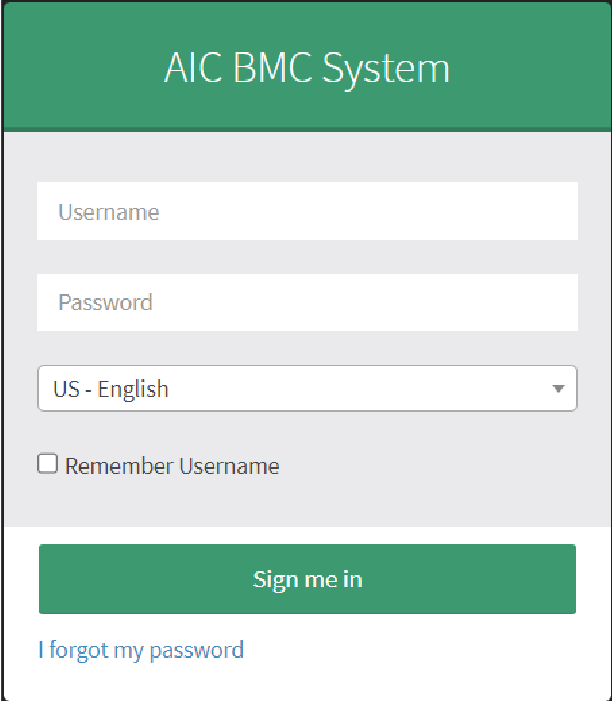

   • на странице авторизации ввести учётные данные (пример — на рисунке 8);

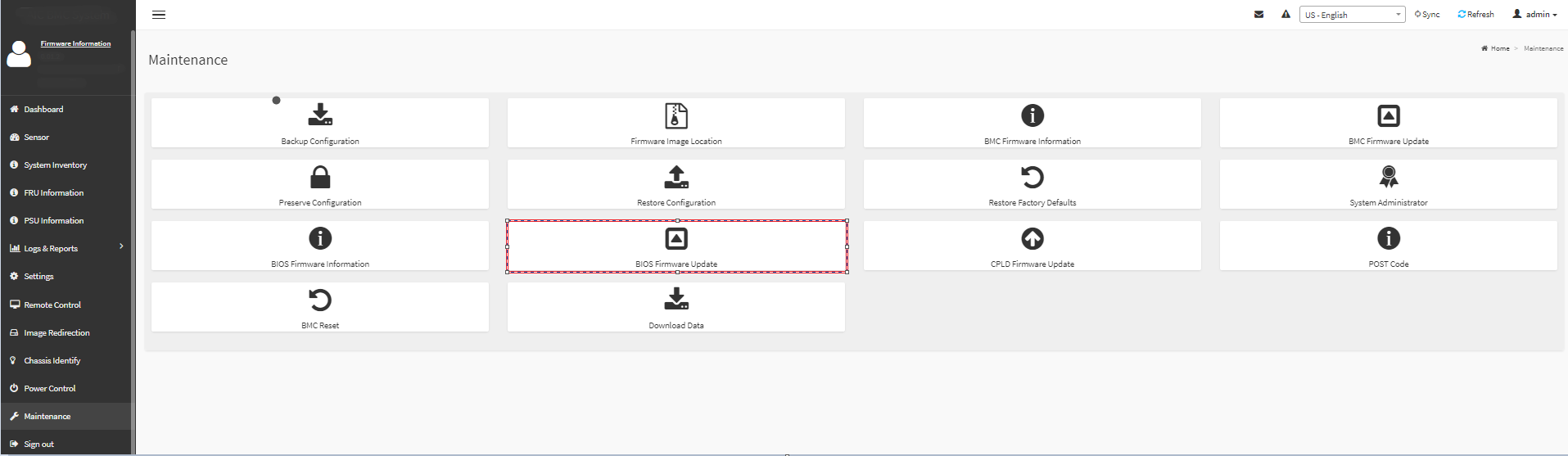

   • в разделе Maintenance/Обслуживание щёлкнуть BIOS Firmware Update / Обновление прошивки BIOS (пример — на рисунке 9).

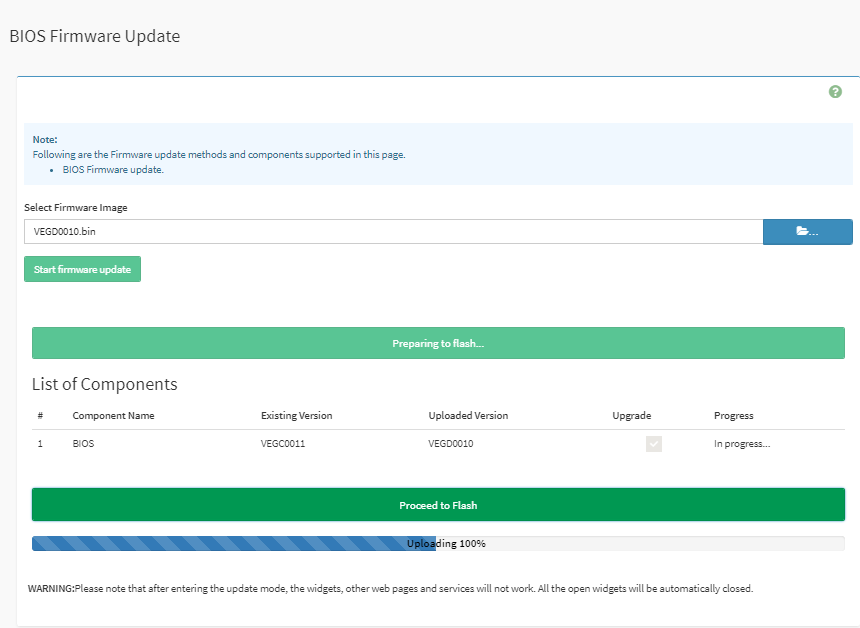

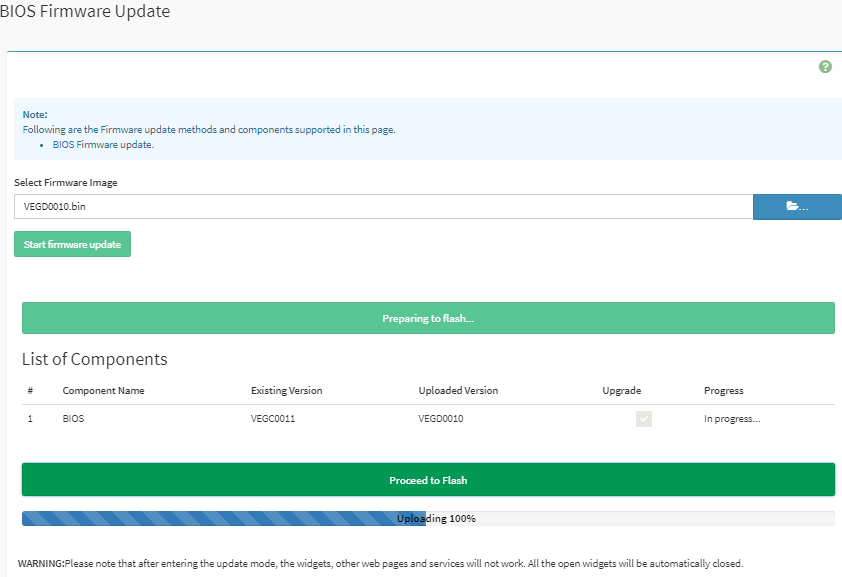

2. Выберите файл прошивки и запустите обновление, при необходимости щёлкнув OК в окне подтверждения (пример интерфейса для этих действий — на рисунке 10).

3. Дождитесь появления сообщения об успешном завершении обновления BIOS.

4. Сообщения оператору

В ходе работы ПО BIOS выдает сообщения, отображаемые на мониторе. Сообщения содержат подсказки и предупреждения о работе с системой.
