Программное обеспечение стека протоколов уровня L1-HighPHY/L2 базовой станции RAN 5G RUS

Описание применения

О документе

Документ обновлен: 2025.04.07

Данный документ описывает назначение, возможности, условия применения и основные характеристики программного обеспечения стека протоколов уровня L1-HighPHY/L2 базовой станции 5G. Он предназначен для инженеров, разработчиков и специалистов, работающих с данным ПО.

Содержание

• 1. Назначение программы
• 2. Возможности и основные характеристики программы
• 3. условия применения
• 4. описание задачи
• 5. Контактная информация

1. Назначение программы

ПО L1-HighPHY/L2 поддерживает работу распределенного модуля DU (gNB-DU) и обеспечивает обмен данными между уровнями стека протоколов L1-LowPHY и L1-HighPHY, а также между уровнями L2 и L3 стека протоколов базовой станции RAN 5G RUS.

ПО L1-HighPHY/L2 поддерживает три основные функции, необходимые для обеспечения работы распределенного модуля DU:

• Функционал верхнего физического уровня L1 (L1-HighPHY)
• Функционал управления доступом к среде (MAC)
• Функционал управления радиотрактами (RLC)

2. Возможности и основные характеристики программы

Ниже приведены основные особенности ПО L1-HighPHY/L2.

• Разделяемая архитектура: Базовая станция 5G NR поддерживает разделение на централизованный (gNB-CU) и распределенный (gNB-DU) модуль через интерфейс F1. gNB-DU можно интегрировать со сторонним gNB-CU или с gNB-CU, разработанным в "ИРТЕЯ".
• Масштабируемая архитектура: ПО L1-HighPHY/L2 масштабируется в зависимости от количества доступных ядер и оперативной памяти, обеспечивая потребности операторов связи.
• Конфигурируемость: ПО L1-HighPHY/L2 имеет интерфейс для конфигурирования, мониторинга и сбора состояния об ошибках, позволяя пользователю контролировать работу ПО.
• Переносимость: Благодаря платформе адаптации (NGP), предоставляются единые интерфейсы для управления памятью, буферизации, многопоточности, логирования и других функций.

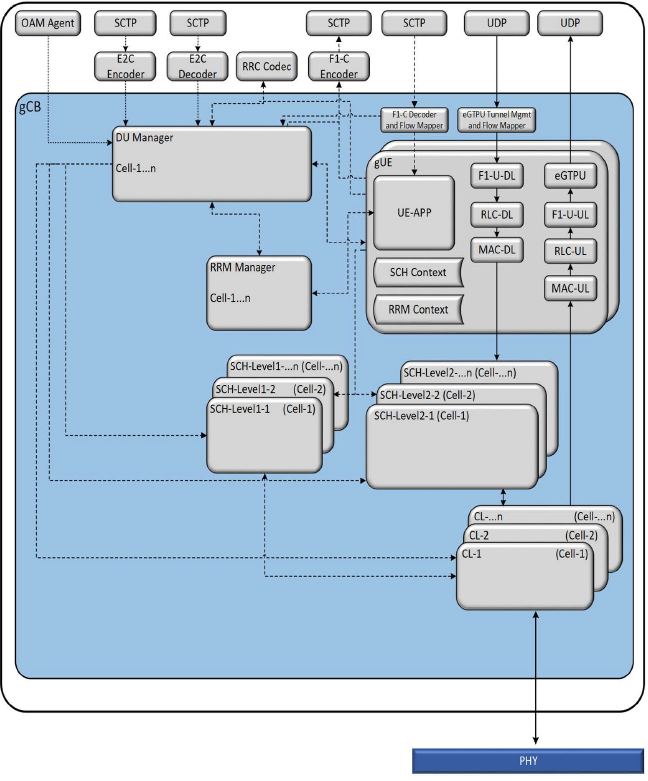

На Рисунке 1 показана архитектура ПО L1-HighPHY/L2

Далее в Таблице 1 описаны основные компоненты архитектуры ПО L1-HighPHY/L2.

3. Условия применения

Требования к техническим, программным и аппаратным средствам для развертывания ПО L1-HighPHY/L2 приведены в Руководстве по развертыванию ПО.

4. Описание задачи

• ПО L1-HighPHY/L2 решает задачу обеспечения работы функций распределенного модуля базовой станции 5G.
• Распределенный модуль базовой станции (gNB-DU) представляет собой логический узел, в котором размещаются протоколы уровня RLC, MAC и HighPHY, входящие в стек протоколов базовой станции 5G.
• gNB-DU управляется централизованным модулем gNB-CU и обеспечивает работу приемопередающих модулей RU, которые обеспечивают работу сот.
• Один gNB-DU обеспечивает работу одного или нескольких RU, в зависимости от производительности аппаратной платформы, выбранной для развертывания ПО L1-HighPHY/L2.
• gNB-DU взаимодействует с RU через интерфейс F2 (ORAN 7.2x CUS Plane) и с gNB-CU через интерфейс F1.
• Модуль gNB-DU может поддерживать один или несколько RU, но присоединяется только к одному модулю gNB-CU.

Сценарии использования ПО L1-HighPHY/L2 на базе модуля базовой станции 5G gNB-DU можно классифицировать по месту непосредственного развертывания ПО:

1. Децентрализованный: ПО развёртывается на аппаратной платформе gNB-DU вблизи RU, например, в климатически стабильном шкафу у основания антенно-мачтового сооружения. Расстояние между gNB-DU и RU не превышает 100 метров.
2. Централизованный (граничный): ПО развёртывается в небольших пространственно-распределённых центрах обработки данных. Расстояние между gNB-DU и RU не превышает 4 километров.
3. Облачный: ПО развёртывается в специализированном центре обработки данных с использованием инфраструктуры виртуализации. Расстояние между gNB-DU и RU может достигать 7.5 километров.
