Программное обеспечение стека протоколов уровня L3 базовой станции RAN 5G RUS

Описание программы

О чем этот документ

Дата обновления документа: 08.04.2025

Этот документ описывает структуру, функциональные характеристики и технические средства программного обеспечения стека протоколов уровня L3 базовой станции RAN 5G. Он предназначен для инженеров, разработчиков и специалистов, занимающихся внедрением и эксплуатацией базовых станций 5G.

2.1 Функциональные характеристики

2.1.1 SDAP
2.1.2 PDCP
2.1.3 RRC
2.1.4 CU RM

2.2 Программные интерфейсы

2.2.1 Интерфейс F1
2.2.2 Интерфейс E1
2.2.3 Интерфейс X2
2.2.4 Интерфейс Xn
2.2.5 Интерфейс NGAP

3. Технические средства

3.1 Исходные коды и языки программирования
3.2 Состав программных средств
3.3 Состав аппаратных средства
3.4 Защита информации

4. Входные и выходные данные
5. Перечень принятых сокращений
6. Контактная информация

1. Назначение и область применения

Программное обеспечение стека протоколов уровня L3 базовой станции RAN 5G Rus (далее — «ПО L3») реализует ключевые функции стека протоколов базовой станции RAN 5G RUS и обеспечивает работу централизованного модуля (gNB-CU, CU), включая взаимодействие CU с ядром сети и другими модулями ПО базовой станции через набор встроенных интерфейсов и протоколов обработки данных.

2. Структура программы

ПО стека протоколов уровня L3 является частью ПО стека протоколов базовой станции 5G Rus. Трехуровневая архитектура показана на рисунке ниже.

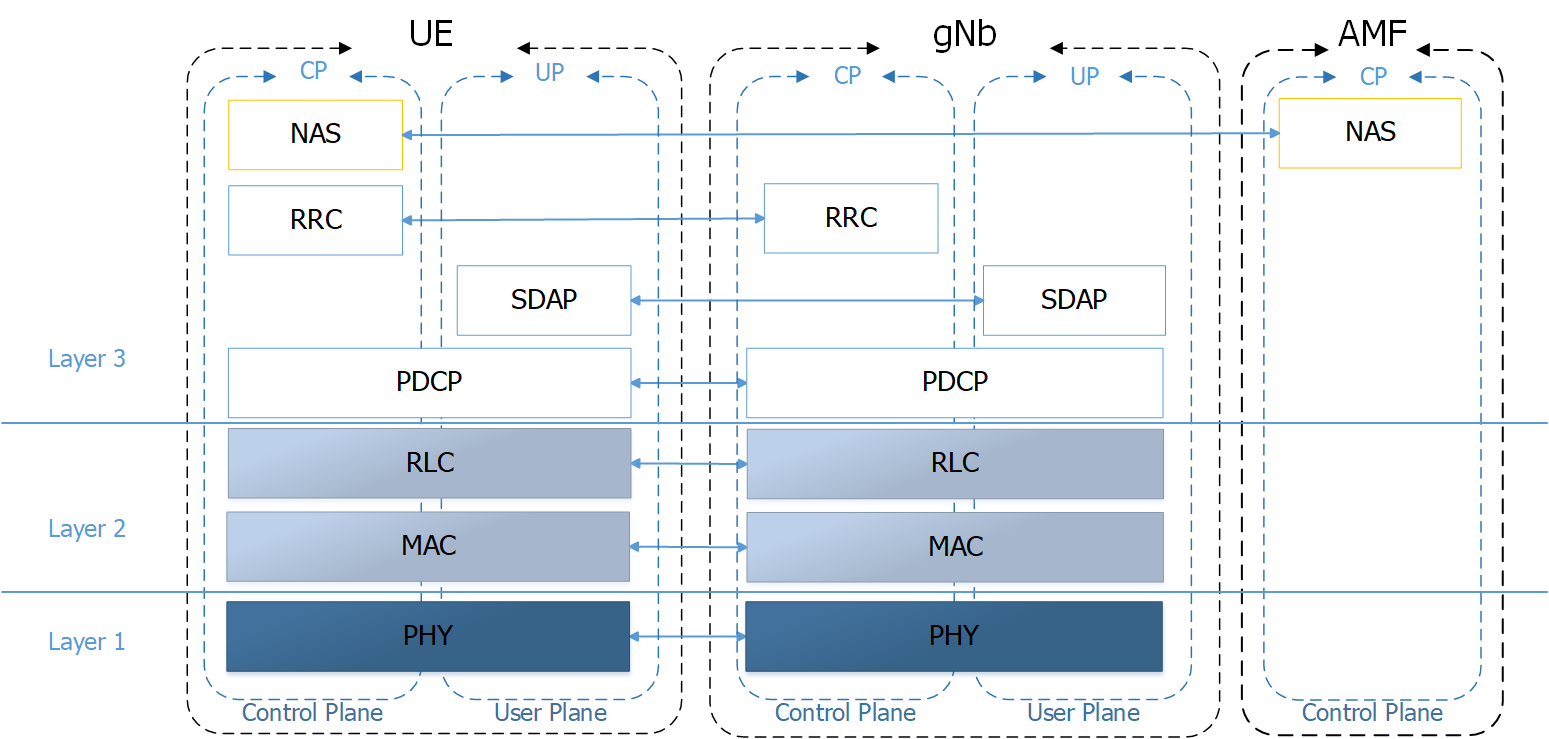

Рисунок 1 – Уровни стека протоколов L1-L2-L3 базовой станции RAN 5G RUS

На уровне L3 стека протоколов базовой станции 5G реализуются как самостоятельные функции протоколов:

PDCP (Packet Data Convergence Protocol),
SDAP (Service Data Adaptation Protocol),
RRC (Radio Resource Control).

Также реализуются функции взаимодействия между уровнями L3 и L2 (PDCP-RLC) для:

взаимодействия с распределенными модулями DU,
централизованным модулем CU и ядром сети (с использованием интерфейса NGAP),
CU и другими базовыми станциями 5G (gNB) с использованием протокола Xn,
CU и базовыми станциями 4G LTE (eNB) с использованием протокола X2.

Для обеспечения стабильной и долговременной работы ПО и оборудования в состав ПО стека протоколов уровня L3 включены дополнительные модули, обеспечивающие:

управление конфигурацией и запуском ПО, в частности, с использованием протокола Netconf;
автоматический перезапуск ПО в случае непредвиденного отказа, без необходимости перезапуска всей аппаратной платформы gNB-CU;
контроль за выполнением и последовательностью операций и вычислений;
выделение аппаратных ресурсов для конкретного процесса, а также контроль загрузки процессора и оперативной памяти.

На рисунке ниже показаны основные модули в составе стека протоколов уровня L3 в контексте взаимодействия распределенного модуля DU и централизованного модуля CU.

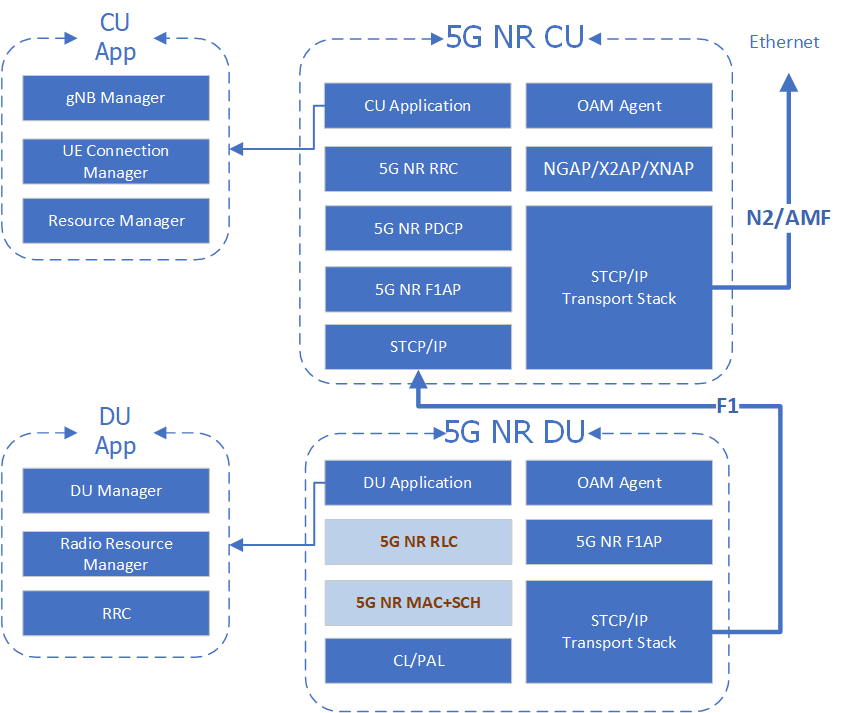

Рисунок 2 – Детализированная архитектура централизованного (CU) и распределенного (DU) модулей базовой станции RAN 5G RUS

Функциональные характеристики

Функции ПО стека протоколов уровня L3 базовой станции 5G разработаны в соответствии с требованиями стандартов 3GPP версии 15. Исчерпывающий перечень стандартов приведен в разделе «Ссылки» настоящего документа.

ПО стека протоколов уровня L3 имеет модульную структуру и включает функциональные модули: SDAP, PDCP, RRC, CU RM.

Ниже приводится описание функций и параметров по каждому из модулей.

SDAP

Программная реализация протокола SDAP (Service Data Adaptation Protocol – протокол плоскости передачи пользовательских данных, UP) выполнена в соответствии с требованиями стандарта 3GPP TS 37.324 «Service Data Adaptation Protocol (SDAP) specification» версии 15.1.0.

В модуле SDAP реализованы функции управления качеством передачи (QoS) пользовательских данных.

В таблице ниже приведены поддерживаемые функции и процедуры модуля SDAP в соответствии с терминологией 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Таблица 1 – Поддерживаемые функции модуля SDAP
Процедура/Функция	Сообщение/Функциональность
Передача данных	Режим приема данных Режим передачи данных
Non-GBR Bearer Rate Limiting для канала DL	PDU session Aggregate Maximum Bit Rate (AMBR) and UE AMBR enforcement for non-GBR bearer
Обработка Protocol Data Units (PDU) для Data PDU	-
QoS Flow to DRB Mapping	-
Reflective QoS	Reflective QoS and Reflective QoS Indicator (RQI)
SDAP Entity Handling	`SDAP ENTITY ESTABLISHMENT`
	`SDAP ENTITY MODIFICATION`
	`SDAP ENTITY RELEASE DURING UE RELEASE`

PDCP

Этот модуль представляет собой программную реализацию протокола PDCP (Packet Data Convergence Protocol) в соответствии с требованиями стандарта 3GPP TS 38.323 «Packet Data Convergence Protocol (PDCP) specification» версии 15.3.0.

Модуль PDCP поддерживает следующие функции:

Передача данных протоколов плоскости управления (CP) и плоскости передачи пользовательских данных (UP).
Контроль порядка следования пакетов данных, их шифрование и целостность.
Сжатие заголовков протоколов верхнего уровня (для пользовательских данных) с применением алгоритма ROHC (Robust Header Compression).

В таблице ниже приведены поддерживаемые функции и процедуры модуля PDCP в соответствии с терминологией 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Таблица 2 – Поддерживаемые функции модуля PDCP
Процедура/Функция	Сообщение/Функциональность
Шифрование	DL шифрование и UL расшифрование, в соответствии с рекомендациями 3GPP с использованием алгоритмов: `NEA0` - Null `NEA1` - AES `NEA2` - Snow3G `NEA3` - ZUC
Типы Data Radio Bearer (DRB)	Unacknowledged Mode (UM) DRB Acknowledged Mode (AM) DRB
Data Transfer: Receive Operation	Режим приема данных Режим передачи данных Режим переопределения последовательности обработки принимаемых данных (Re-ordering) Нумерация отправляемых данных (Sequence numbering)
Handling of Unknown, Unforeseen, and Erroneous Protocol Data	Handling of PDCP PDU, которое содержит зарезервированные или невалидные значения
Контроль целостности (Integrity Protection)	DL integrity protection and UL integrity verification. Контроль целостности в DL и в UL в соответствии с рекомендациями 3GPP с использованием алгоритмов: `NIA0` - Null `NIA1` - AES `NIA2` - Snow3G `NIA3` - ZUC
PDCP Entity Handling	`PDCP ENTITY ESTABLISHMENT` `PDCP ENTITY RE-ESTABLISHMENT`
PDCP PDU Routing (для сценария с Split Bearers)	Для сценария со split bearers, маршрутизация осуществляется в передаваемом `PDCP` объекте.
Protocol Data Units	Data PDU с 12 битной PDCP SN Data PDU с 18 битной PDCP SN
Status Reporting Functionality	`Transmit operation` `Receive operation`
UE Inactivity	Поддержка следующих сценариев для UE Inactivity: Master eNB triggered Inactivity Notification Secondary eNB triggered direct release and when Master eNB does not request

PDU представляет собой объект данных, которыми обмениваются модули в пределах данного уровня. PDU содержит управляющую информацию и пользовательские данные.

Программная реализация протокола плоскости пользователя PDU сессии соответствует требованиям стандарта 3GPP TS 38.415 «PDU Session User Plane Protocol specification» версии 15.2.0.

В таблице ниже приведены поддерживаемые функции и процедуры модуля PDU-сессии в соответствии с терминологией 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Таблица 3 – Функции протокола плоскости передачи пользовательских данных в PDU-сессии
Функция	Функциональность
DL PDU Session Information	Прием DL PDU session information Поддержка только QoS flow identifier Поддержка Reflective QoS Indicator (RQI)
UL PDU Session Information	Передача UL PDU session information Поддержка только QoS flow identifier

RRC

Модуль RRC (Radio Resource Control) представляет собой программную реализацию функций одноименного протокола в плоскости управления (CP) и соответствует требованиям стандарта 3GPP TS 38.331 «Radio Resource Control (RRC) protocol specification» версии 15.5.1.

RRC поддерживает следующие функции:

Вещание системной информации о соте;
Пейджинг абонентского терминала (ST) по инициативе опорной сети 5GC или сети радиодоступа NG-RAN;
Управление состояниями соединений RRC (IDLE, CONNECTED, INACTIVE);
Управление агрегацией несущих (Carrier Aggregation);
Управление режимом двойного подключения (Dual Connectivity);
Управление ключами шифрования данных и контроля целостности на радиоинтерфейсе;
Управление виртуальными каналами сигнализации SRB и передачи данных DRB радиоинтерфейса;
Управление мобильностью (хэндовером, параметрами выбора соты, выбором технологии сети радиодоступа);
Управление абонентским терминалом при радиоизмерениях и отчетности;
Транзитная передача не относящейся к радиосоединению информации NAS (Non-Access Stratum).

В таблице ниже приведены поддерживаемые функции и процедуры модуля RRC, в соответствии с терминологией стандарта 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Таблица 4 – Поддерживаемые функции модуля RRC
Процедура/Функция	Сообщение/Функциональность
DL and UL Information Transfer	`DL INFORMATION TRANSFER` `UL INFORMATION TRANSFER`
Initial Security Activation	`SECURITY MODE COMMAND` `SECURITY MODE COMMAND` (Guard Timer) `SECURITY MODE FAILURE`
Измерения (Measurements)	Базовая конфигурация для A1, A2, A3 и A4 событий и обработки измерений
Paging	Кодирование и передача сообщений пейджинга
RRC CG-Config: SCG radio configuration to establish SCG bearer	Кодирование `scg-CellGroupConfig` IE для режимов NSA и SA
RRC Connection Establishment	`RRC SETUP` `RRC SETUP COMPLETE` `RRC SETUP REQUEST` `RRC REJECT` `UE CAPABILITY ENQUIRY` `UE CAPABILITY INFORMATION`
RRC Connection Reestablishment (в условиях детектирования RLF)	`RRC REESTABLISHMENT REQUEST` `RRC REESTABLISHMENT` `RRC REESTABLISHMENT COMPLETE`
RRC Connection Resume	`RRC RESUME REQUEST` `RRC RESUME` `RRC RESUME COMPLETE`
RRC Reconfiguration	`RRC RECONFIGURATION` `RRC RECONFIGURATION COMPLETE` `RRC RECONFIGURATION FAILURE`
RRC States	Поддержка следующих состояний RRC: `NR RRC_CONNECTED` `NR RRC_INACTIVE` `NR RRC_IDLE`
Security	Контроль целостности и шифрование (`NIA0`, `NIA1`, `NIA2`, `NIA3`, `NEA0`, `NEA2`, and `NEA3`) с использованием аппаратного ускорителя (для платформы Intel – Intel QAT, для платформы ARM – Octeon TX2 Crypto Pool Mode Device)
Настраиваемые SRB1 и SRB2	-
Security Algorithm Negotiation	`SECURITY ALGORITHM CONFIG`
System Information	`SIB1` `SIB2` `SIB3` `SIB5` кодирование и передача

CU RM

Модуль CU RM представляет собой менеджер ресурсов в составе стека протоколов уровня L3 и выполняет роль модуля RRM – Radio Resource Manager в соответствии с рекомендациями 3GPP. Данный модуль ПО представляет в первую очередь сервисную функцию и обеспечивает совместную работу всех остальных модулей в составе ПО и их взаимодействие между собой.

В таблице ниже приведены функции и процедуры модуля CU RM в соответствии с терминологией стандарта 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Таблица 5 – Поддерживаемые функции модуля CU RM
Функция	Функциональность
Автоматический выбор AMF	Выбор AMF, основываясь на параметрах слайса - Single Network Slice Selection Assistance Information (S-NSSAI), полученного от абонентского устройства
Автоматический выбор CU UP	Выбор CU UP, основываясь на параметрах слайса - selection based on the Single Network Slice Selection Assistance Information (S-NSSAI) values received from the UE
Локальное управление ресурсами	Выделение и удаление eGTPU TEID Выделение ресурса для нового соединения на основе доступного локального ресурса
Измерения (Measurements)	Базовая конфигурация для A1, A2, A3 и A4 событий и обработки измерений
Мобильность	Intra-CU (Inter-DU) и Inter-CU хендоверы, основываясь на решении после наступления события A3
Node Monitoring	ПО L3 может отслеживать состояние следующих элементов: AMF через NG интерфейс CU-UP через E1 интерфейс gNB-DU через F1 интерфейс eNB через X2 интерфейс
UE Capability	Конфигурирование SDAP и PDCP, основываясь на параметрах в сообщении с UE capability Пересылка сообщения с UE capability в процессе Inter-gNB и Inter-gNB хендовера
VoNR	Модуль CU-CP обрабатывает сообщение `UE RADIO CAPABILITY CHECK REQUEST` от AMF Модуль CU-CP отправляет сообщение `UE RADIO CAPABILITY CHECK RESPONSE в AMF`

Программные интерфейсы

ПО стека протоколов уровня L3 включает набор программных интерфейсов, обеспечивающих взаимодействие с ядром сети в режиме SA (автономный режим) и NSA (неавтономный режим).
Взаимодействие между CU и DU в плоскости управления и плоскости передачи пользовательских данных.

На рисунке ниже показаны основные интерфейсы, реализованные в составе разработанного ПО, а также назначение каждого из них.

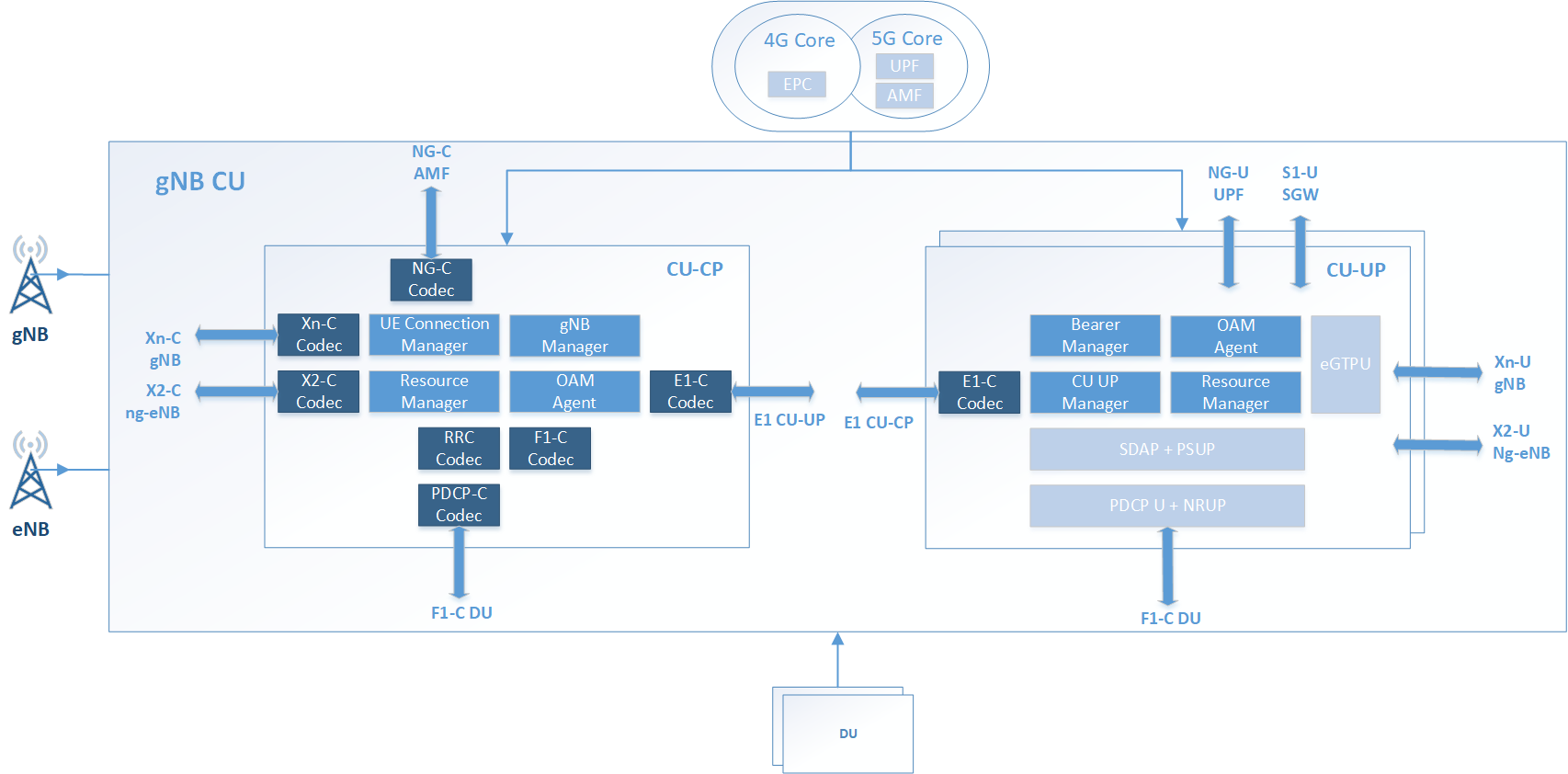

Рисунок 1 – Программные интерфейсы модуля управления CU (с разделением на CU-CP и CU-UP) через интерфейс E1

Функциональные характеристики каждого из программных интерфейсов описаны ниже, в соответствующих разделах.

Интерфейс F1

Передача данных управления для взаимодействия и самодиагностики CU и DU, включая функции обновления конфигураций CU и DU и функции передачи сообщений об ошибках.
Передача контрольных данных для работы функции распределения и управления ресурсами базовой станции, включая:
- передачу данных для работы функции управления потоками данных с различными индикаторами QoS,
- данных функции управления контекстами абонентов,
- данных о пейджинге,
- данных с сообщениями об ошибках.
Передача пользовательских данных в соответствии с требованиями 3GPP TS 38.425 «NR User Plane Protocol» выпуск 15.

В таблице ниже приведены поддерживаемые функции и процедуры интерфейса F1AP в соответствии с терминологией стандарта 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

**Таблица 6 – Поддерживаемые функции интерфейса F1**
Процедура/Функция	Сообщение/Функциональность
Reset (сброс)	`RESET` `RESET ACKNOWLEDGE` Сценарий: gNB CU отправляет на DU запрос на сброс (Reset) после успешного установления соединения для настройки F1. Примечание: Функция Reset All IE поддерживается при запуске процедуры сброса (Reset) на стороне gNB CU. Прим.: Reset по команде со стороны DU не поддерживается.
F1 Setup	`F1 SETUP REQUEST` `F1 SETUP RESPONSE` `F1 SETUP FAILURE` Сценарии: Сценарий 1: несоответствие полученного поддерживаемого слоя в составе запроса на настройку F1 и конфигурируемого поддерживаемого слоя. Возвращаемая причина ошибки: `Radio-network: RESOURCES_NOT_AVAILABLE_FOR_THE_SLICE`. Сценарий 2: по получении сообщения `NG_SETUP_FAILURE RECEIVED` от ядра сети 5G Core Network (5G CN). Возвращаемая причина ошибки: `Radio-network: UNSPECIFIED`. Сценарий 3: выполняется внутреннее отключение UE, последняя привязка по протоколу Stream Control Transmission Protocol (SCTP) не сработала. В случае отказа процедуры F1 Setup (Настройка F1), поддерживается функция `Time to wait IE`, которая запускается с gNB CU.
gNB-DU Configuration Update	`GNB-DU CONFIGURATION UPDATE` `GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE`
gNB-DU Resource Coordination	`GNB-DU RESOURCE COORDINATION REQUEST` `GNB-DU RESOURCE COORDINATION RESPONSE`
gNB-CU Configuration Update	`GNB-CU CONFIGURATION UPDATE` `GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE` `GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE FAILURE`
UE Context Setup (настройка контекста UE)	`UE CONTEXT SETUP REQUEST` `UE CONTEXT SETUP RESPONSE` `UE CONTEXT SETUP FAILURE` Возвращаемые причины ошибки: `Radio-Network: resources-not-available-for-the-slice` `Radio-Network: unspecified` `Radio-Network: resource not available`
UE Context Release	`UE CONTEXT RELEASE COMMAND` `UE CONTEXT RELEASE COMPLETE`
UE Context Modification Required	`UE CONTEXT MODIFICATION REQUIRED` `UE CONTEXT MODIFICATION REQUIRED CONFIRM` `UE CONTEXT MODIFICATION REQUIRED FAILURE`
UE Context Modification	`UE CONTEXT MODIFICATION REQUEST` `UE CONTEXT MODIFICATION RESPONSE` `UE CONTEXT MODIFICATION FAILURE` Сценарии: Xn Inter-gNB Handover SA reestablishment Dedicated Radio Bearer (DRB) addition DRB modification DRB release Возвращаемая причина ошибки: `Radio-Network: resource-not-available` `Radio-Network: not-supported-QoS-Class-Identifier (QCI) value` `Radio-Network: resources-not-available-for-the-slice` `Radio-Network: cell-not-available-radio-network unspecified`
Initial UL RRC Message Transfer	`INITIAL UL RRC MESSAGE TRANSFER`
Paging (CN initiated idle mode paging)	`PAGING`
UL RRC Message Transfer	`UL RRC MESSAGE TRANSFER`
DL RRC Message Transfer	`DL RRC MESSAGE TRANSFER`

Интерфейс E1

Передача данных управления для взаимодействия и самодиагностики между плоскостью управления (CU-C) и плоскостью передачи пользовательских данных (CU-U), включая функции обновления конфигураций и функции передачи сообщений об ошибках.
Передача контрольных данных для работы функции распределения и управления контекстами (Bearer Context Management) базовой станции.

В таблице ниже приведены поддерживаемые функции и процедуры интерфейса E1AP в соответствии с терминологией 3GPP (часть функций описана на языке оригинального стандарта для упрощения работы и синхронизации с терминологией стандарта).

Примечание: Программный интерфейс E1 реализован только для аппаратной платформы на базе процессоров с архитектурой x86.

Таблица 7 – Поддерживаемые функции интерфейса E1
Процедура/Функция	Сообщение/Функциональность
Bearer Context Inactivity Notification	`BEARER CONTEXT INACTIVITY NOTIFICATION`
Bearer Context Modification (gNB-CU-CP initiated)	`BEARER CONTEXT MODIFICATION REQUEST`
Bearer Context Modification (gNB-CU-CP initiated)	`BEARER CONTEXT MODIFICATION RESPONSE`
Bearer Context Modification Required (gNB-CU-UP initiated)	`BEARER CONTEXT MODIFICATION REQUIRED`
Bearer Context Modification Required (gNB-CU-UP initiated)	`BEARER CONTEXT MODIFICATION CONFIRM`
Bearer Context Setup	`BEARER CONTEXT SETUP REQUEST`
Bearer Context Setup	`BEARER CONTEXT SETUP RESPONSE`
gNB-CU-CP E1 Setup	`GNB-CU-CP E1 SETUP REQUEST`
gNB-CU-CP E1 Setup	`GNB-CU-CP E1 SETUP RESPONSE`
gNB-CU-UP E1 Setup	`GNB-CU-UP E1 SETUP REQUEST`
gNB-CU-UP E1 Setup	`GNB-CU-UP E1 SETUP RESPONSE`

Интерфейс X2

Программный интерфейс Х2 поддерживает следующие функции:

Передача данных для контроля и управления мобильностью пользователей.
Передача данных для контроля и управления загрузкой сети.
Передача данных для управления алгоритмами контроля интерференции.
Передача данных для управления и контроля работы функции Dual Connectivity.
Передача данных для управления и контроля работы функции EUTRA-NR Spectrum Sharing.
Передача данных для контроля и управления интерфейсом X2.
Передача данных об ошибках в работе интерфейса и функций интерфейса.

В таблице ниже приведены поддерживаемые функции и процедуры интерфейса X2 в соответствии с терминологией 3GPP.

Таблица 8 – Поддерживаемые функции интерфейса X2
Процедура/Функция	Сообщение/Функциональность
EN-DC X2 Setup (Master eNB initiated EN-DC X2 setup)	`EN-DC X2 SETUP REQUEST`
	`EN-DC X2 SETUP RESPONSE`
	`EN-DC X2 SETUP FAILURE` Сценарий 1: несоответствие PLMN ID, eNB ID, или cell ID внутри EN-DC X2 Setup Request сообщения и сконфигурированным значениям. Возвращаемая ошибка: `Radio-Network: unspecified` Сценарий 2: Сообщение EN-DC Setup Request получено от eNB, когда выполняется процедура UE Context Release из-за отключения соединения SCTP. Возвращаемая ошибка: `Protocol: message-not-compatible-with-receiver-state`
E-UTRA–NR Cell Resource Coordination	`E-UTRA - NR CELL RESOURCE COORDINATION REQUEST`
E-UTRA–NR Cell Resource Coordination	`E-UTRA - NR CELL RESOURCE COORDINATION RESPONSE`
NSA EUTRA QoS Enforcement for Non-GBR Bearers	UE AMBR, MBR, and GBR enforcement
Reset	`RESET REQUEST` Замечание: gNB CU инициирует X2 Reset с или без таймаута. Сценарий: gNB CU отправляет Reset Request в eNB после отправки сообщения EN-DC X2 Setup Response в eNB.
Security	Шифрование и контроль целостности для Опции 3a и 3x (`NIA0`, `NIA1`, `NIA3`, `NEA0`, `NEA1`, `NEA2` и `NEA3`)
SgNB Activity Notification	`SGNB ACTIVITY NOTIFICATION`
SgNB Addition Preparation	`SGNB ADDITION REQUEST`
	`SGNB ADDITION REQUEST ACKNOWLEDGE`
	`SGNB ADDITION REJECT` Сценарий 1: Подключение абонентского устройства невозможно из-за превышения настроенного максимального количества подключенных абонентских устройств. Возвращаемая ошибка: `Radio-Network: no-radio-resources-available` Сценарий 2: ПО L3 отправляет сообщение UE Context Setup Failure. Возвращаемая ошибка: `Radio-Network: no-radio-resources-available`
SgNB Initiated SgNB Modification	`SGNB MODIFICATION REQUIRED`
SgNB Initiated SgNB Modification	`SGNB MODIFICATION CONFIRM`
SgNB Release (MeNB initiated SgNB Release)	`SGNB RELEASE REQUEST`
SgNB Release (MeNB initiated SgNB Release)	`SGNB RELEASE REQUEST ACKNOWLEDGE`
SN Status Transfer	`SN STATUS TRANSFER`
UE Context Modification	`UE CONTEXT MODIFICATION REFUSE` Сценарий: ПО L3 отправляет сообщение UE Context Modification Refuse в gNB-DU после обработки SgNB Modification Refuse, полученного от eNB.
UE Context Release	`UE CONTEXT RELEASE`

Интерфейс Xn

Программный интерфейс Хn поддерживает следующие функции:

Передача данных для контроля и управления мобильностью пользователей.
Передача данных для контроля и управления загрузкой сети.
Передача данных для контроля и управления интерфейсом.
Передача данных об ошибках в работе интерфейса и функций интерфейса.

В таблице ниже приведены поддерживаемые функции и процедуры интерфейса Xn в соответствии с терминологией 3GPP.

Таблица 9 – Поддерживаемые функции интерфейса Xn
Процедура	Сообщение
Handover Cancel	`HANDOVER CANCEL` Сценарий: Когда gNB-DU отправляет сообщение UE Context Modification failure during Inter gNB handover
Handover Preparation	`HANDOVER REQUEST`
	`HANDOVER REQUEST ACKNOWLEDGE`
	`HANDOVER PREPARATION FAILURE` Сценарий: Максимальное количество абонентских устройств на стороне Target gNB-CU превышено. Возвращаемая ошибка: Radio-Network: no-radio-resources-available
SN Status Transfer	`SN STATUS TRANSFER`
UE Context Release	`UE CONTEXT RELEASE`
Xn Setup	`XN SETUP REQUEST`
	`XN SETUP RESPONSE`
	`XN SETUP FAILURE` Сценарий: несоответствие PLMN настроенному и полученному в составе сообщения XN Setup Request. Возвращаемая ошибка: Protocol: message-not-compatible-with-receiver-state

Интерфейс NGAP

Программный интерфейс NG поддерживает следующие функции:

Управление PDU-сессиями.
Управление контекстами АО.
Управление мобильностью АО:
- Передача обслуживания АО.
- Переключение трактов АО.
- Передача данных о статусе в восходящем и нисходящем каналах.
Передача текстовых сообщений (paging).
Передача сообщений NAS.
Управление интерфейсами:
- Конфигурация AMF.
- Конфигурация RAN.
- Конфигурация NG.
Пересылка данных конфигурации.
Пересылка сообщений с предупреждениями.
Передача данных NRPPa.
Функции отслеживания (Trace).
Отчеты о местоположении (Location Reports).
Функции UE TNLA Binding.
Функции управления радиоканалом связи с АО.
Отчеты об использовании данных (Data Usage Report).

В таблице ниже приведены поддерживаемые функции и процедуры интерфейса NGAP в соответствии с терминологией стандарта 3GPP.

Таблица 10 – Поддерживаемые функции интерфейса NGAP
Процедура/Функция	Сообщение/Функциональность
Access and Mobility Management Function (AMF) Configuration Update	`AMF CONFIGURATION UPDATE` `AMF CONFIGURATION UPDATE ACKNOWLEDGE`
Downlink NAS Transport	`DOWNLINK NAS TRANSPORT`
Initial Context Setup	`INITIAL CONTEXT SETUP REQUEST`
	`INITIAL CONTEXT SETUP RESPONSE`
	`INITIAL CONTEXT SETUP FAILURE` Возвращаемые ошибки: `Radio-Network: no radio resources available` `Radio-Network: radio-connection-with-ue-lost`
Initial UE Message	`INITIAL UE MESSAGE`
NG Reset	`NG RESET`
NG Reset	`NG RESET ACKNOWLEDGE`
NG Reset Initiated by the AMF	`NG RESET`
NG Reset Initiated by the AMF	`NG RESET ACKNOWLEDGE`
NG Setup	`NG SETUP REQUEST`
NG Setup	`NG SETUP RESPONSE`
Paging	`PAGING`
Path Switch Request	`PATH SWITCH REQUEST`
	`PATH SWITCH REQUEST ACKNOWLEDGE`
	`PATH SWITCH REQUEST FAILURE`
PDU Session Resource Setup	`PDU SESSION RESOURCE SETUP REQUEST` Замечание: при использовании функции VoNR поддерживается второе сообщение `PDU SESSION RESOURCE SETUP REQUEST`
PDU Session Resource Setup	`PDU SESSION RESOURCE SETUP RESPONSE`
PDU Session Resource Modify	`PDU SESSION RESOURCE MODIFY REQUEST`
PDU Session Resource Modify	`PDU SESSION RESOURCE MODIFY RESPONSE`
RAN Configuration Update	`RAN CONFIGURATION UPDATE`
RAN Configuration Update	`RAN CONFIGURATION UPDATE ACKNOWLEDGE`
UE Context Release Request	`UE CONTEXT RELEASE REQUEST` Возвращаемая причина (cause): `Radio-Network: normal-release`
UE Radio Capability Check	`UE CAPABILITY INFO INDICATION`
	`UE RADIO CAPABILITY CHECK REQUEST`
	`UE RADIO CAPABILITY CHECK RESPONSE`
UE Context Release	`UE CONTEXT RELEASE COMMAND`
UE Context Release	`UE CONTEXT RELEASE COMPLETE`
Uplink NAS Transport	`UPLINK NAS TRANSPORT`

3. Технические средства

3.1 Исходные коды и языки программирования

ПО стека протоколов уровня L3 разработано на языках программирования:
- С
- С++ версии 11
В состав ПО стека протоколов уровня L3 входят:
- Библиотеки с открытым исходным кодом (OpenSource Software)
- Модули с открытым исходным кодом (OpenSource Software)
Исходный код ПО L3:
- Хранится в Git-репозитории
- Использует систему контроля версий
- Размещен на серверах ООО «ИРТЕЯ» на территории РФ

3.2 Состав программных средств

ПО стека протоколов уровня L3 предназначено для развертывания на ОС Linux Ubuntu 22.04. Рекомендуется использование специализированных версий ядра Linux, в состав которых входят необходимые для работы RT-приложений (RealTime) функции (RT Kernel Patches).

3.3 Состав аппаратных средств

ПО адаптировано для работы на различных аппаратных платформах для построения цифровых модулей БС 5G, построенных на базе процессоров с архитектурой X86. Рекомендуемые требования к такой платформе указаны ниже:

Центральный процессор: Intel Xeon 6338N или аналогичный, с поддержкой набора инструкций AVX512;
ОЗУ: 192 Гб;
Твердотельный жесткий диск: объемом не менее 200 Гб;
Сетевой адаптер: Intel X710-DA4 10-Gigabit SFP/SFP+ Network Connection (10Gbe NIC);
Аппаратный ускоритель: Intel QAT 8970 для ускорения функций криптографии, построенная на технологии Intel® QuickAssist (также подходит Intel QAT с628).

При необходимости использования другого, отличного от рекомендованного, аппаратного обеспечения рекомендуется обращаться в техническую поддержку ООО «ИРТЕЯ» для подтверждения наличия всех необходимых для работы ПО функций в конкретной вычислительной платформе.

3.4 Защита информации

Конфиденциальность пользовательских и системных данных обеспечивается путем шифрования, с применением следующих алгоритмов:

NEA0 (NR Encryption Algorithm)
128-NEA1
128-NEA2
128-NEA3

Целостность данных пользователей и управления обеспечивается с помощью следующих алгоритмов:

NIA0 (NR Integrity Algorithm)
128-NIA1
128-NIA2
128-NIA3

ПО стека протоколов уровня L3 имеет встроенную защиту от несанкционированного копирования с использованием лицензионных ключей, которые:

Используют идентификаторы аппаратных средств для индивидуализации конечных изделий.
Привязываются к лицензионным файлам.

Система для генерации и валидации лицензионных ключей:

Разработана в ООО «ИРТЕЯ».
Функционирует на базе собственной вычислительной инфраструктуры, расположенной на территории РФ.
Не требует дополнительных (сторонних) лицензионных файлов для полноценного функционирования ПО.

4. Входные и выходные данные

Организация входных и выходных данных ПО L3 выполнена в соответствии с действующими стандартами 3GPP.

Входные данные PDCP:

для нисходящего канала (DL) — SDAP PDU;
для восходящего канала (UP) — RLC SDU.

Входные данные SDAP:

для DL — IP-пакеты;
для UL— PDCP SDU.

Входные данные RRC для каналов DL и UL:

системная информация от всех элементов ПО стека;
системная информация от элементов сети мобильного доступа, которые не относятся к радиосоединению (Non-Access Stratum);
информация об управлении RRC-соединениями, конфигурациями;
данные об измерениях, ошибках и отчетах;
информация об управлении радиоканалом.

Выходные данные PDCP:

для DL — PDCP PDU;
для UL — PDCP SDU.

Выходные данные SDAP:

для DL — SDAP PDU;
для UL — IP-пакеты.

Выходные данные RRC для DL и UL:

системная информация от всех элементов ПО стека;
системная информация от элементов сети мобильного доступа, которые не относятся к радиосоединению (Non-Access Stratum);
информация об управлении RRC-соединениями, конфигурациями;
данные об измерениях, ошибках и отчетах;
информация об управлении радиоканалом.

5. Перечень принятых сокращений

**Таблица 12 – Сокращения и аббревиатуры на английском языке**
Аббревиатура	Расшифровка на английском языке	Расшифровка на русском языке
ПО	Software	Программное обеспечение
ТЗ	Technical Specification	Техническое задание
ЧТЗ	Special Technical Specification	Частное техническое задание
3GPP	Third Generation Partnership Project	Проект партнерства третьего поколения
5G	Fifth Generation	Мобильная связь пятого поколения
AM	Acknowledged Mode	Режим с подтверждением передачи
ANR	Automatic Neighbor Relation	Автоматическое определение соседей
CA	Carrier Aggregation	Агрегация несущих
CP	Control Plane	Плоскость пользователя
CU	Control Unit	Модуль CU (управления)
DC	Dual Connectivity	Двойное подключение
DL	Downlink	Нисходящий канал
DRB	Data Radio Bearer	Радиоканал передачи данных
DU	Distribution Unit	Модуль DU (распределительный)
GBR	Guaranteed Bit Rate	Гарантированная скорость передачи данных
IP	Internet Protocol	Интернет протокол
MAC	Message Authentication Code	Код аутентификации сообщения
NAS	Non-Access Stratum	Слой без доступа
NEA	NR Encryption Algorithm	Алгоритм шифрования сети радиосвязи нового поколения
NSA	Non-Standalone (mode)	неавтономный (режим)
PDCP	Packet Data Convergence Protocol	Протокол конвергенции пакетных данных
PDU	Protocol Data Unit	Блок данных протокола
QoS	Quality of Service	Качество передачи
RAN	Radio Access Network	Сеть радиодоступа (сеть мобильной связи)
RLC	Radio Link Control	Управление радиотрактами
RQI	Reflective QoS Indicator	Аналитический индикатор качества услуг
RRC	Radio Resource Control	Управление радиоресурсами
RU	Radio Unit	Приемо-передающий модуль
SA	Standalone (mode)	Автономный (режим)
SDAP	Service Data Adaptation Protocol	Протокол адаптации служебных данных
SDU	Service Data Unit	Сервисный блок данных
SON	Self-Organizing Networks	Самоорганизующаяся сеть
SRB	Signal Radio Bearer	Радиоканал передачи сигнала
UL	Uplink	Восходящий канал
UM	Unacknowledged Mode	Режим без подтверждения передачи
UP	User Plane	Плоскость управления

6. Контактная информация

Таблица 13 – Контактная информация
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИРТЕЯ"	LIMITED LIABILITY COMPANY "IRTEYA"
115432, г.Москва, вн.тер.г. муниципальный округ Даниловский, пр-кт Андропова, д. 18, к. 9	18, Andropov Ave, bldg. 9, Moscow, Moscow, Danilovsky Municipal District, 115432
ОГРН: 1217700118866 ИНН: 9725046231 КПП: 772501001	OGRN: 1217700118866 INN/TAX ID: 9725046231 KPP: 772501001
Тел.: +7 (985) 76-85-888	Tel.: +7 (985) 76-85-888
Эл. почта: zapros@irteya.ru	E-mail: zapros@irteya.ru
Документация для скачивания, а также информация по продукту размещена на сайте: https://irteya.ru	Documents and product details are available on the site: https://irteya.ru

Список использованных изображений

Перейти наверх

Перейти в библиотеку документов

Политика «Обработка персональных данных в ООО «Иртея»

© ООО «ИРТЕЯ», 2023-2024.

Информация о компании: ООО «ИРТЕЯ», ИНН: 9725046231.

115432, РОССИЯ, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ДАНИЛОВСКИЙ, АНДРОПОВА ПР-КТ, Д. 18, К. 9.

На сайте используются файлы куки (Cookie). Оставаясь на сайте, вы тем самым соглашаетесь на их использование. При их отключении средствами браузера функциональность сайта не изменится.

Наш сайт, как и большинство других, использует файлы cookie, чтобы стать лучше. Для это мы собираем обезличенную статистику для анализа и совершенствования наших услуг и сайтов.
С нашей политикой обработки персональных данных вы можете познакомиться на следующей странице: https://irteya.ru/privacy-policy

Согласен
